Estructura de un diagrama de grafos

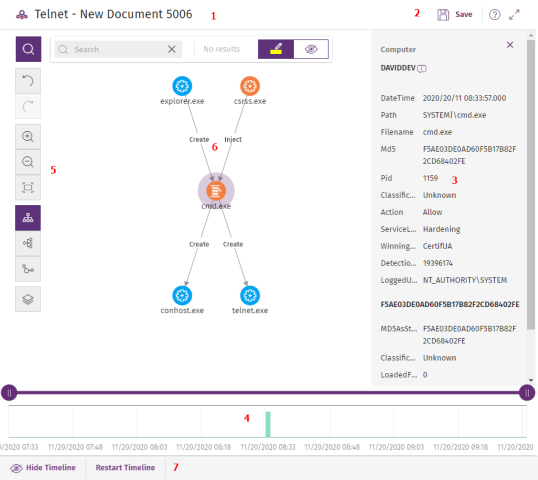

A continuación se muestran los diferentes paneles de información y herramientas disponibles en los diagramas de grafos.

• Nombre del grafo (1): haz clic para editar el nombre del diagrama.

• Barra de herramientas del notebook (2):

  • Haz clic en para guardar los cambios del grafo dentro del contexto de una investigación.

  • Haz clic en para mostrar la ayuda web asociada a la funcionalidad de diagramas de grafos.

  • Haz clic en para maximizar o minimizar el diagrama.

• Panel informativo del elemento seleccionado (3): muestra información del nodo o de la linea seleccionada. Para obtener el significado de los campos incluidos en el modelo de datos consulta el capítulo Formato de los eventos utilizados en Cytomic Orion.

• Línea de tiempo (4): muestra un histograma de barras de color verde para representar el número de eventos registrados en cada momento. Permite ampliar o reducir el intervalo al que pertenecen los eventos mostrados. Para obtener información sobre cómo utilizar este recurso consulta Línea de tiempo.

• Barra de herramientas del grafo (5): permite modificar la forma en la que se visualiza el diagrama en la pantalla, hacer y deshacer cambios, y buscar o filtrar nodos. Consulta Configuración del diagrama de grafos.

• Diagrama (6): representación gráfica de un conjunto de eventos que utiliza nodos y flechas para mostrar entidades y sus relaciones. El orden en el que se ha registrado la creación de los eventos incluidos en el grafo se indica mediante un número en cada flecha.

• Controles de la línea de tiempo (7): oculta, muestra o restaura la línea de tiempo. Consulta Línea de tiempo.
